Сопротивление температурной компенсации СТК (СТК-1; СТК-2)

        Предназначены для температурной компенсации нагрева машин под нагрузкой ( в основном для экскаваторов ЭКГ-8 и ЭКГ-10).

        Устанавливается в системы управления электрических машин и промышленного электрооборудования, обеспечивает возможность коррекции управляющих сигналов для уменьшения нагрева вышеуказанного оборудования при работе под изменяющейся нагрузкой.

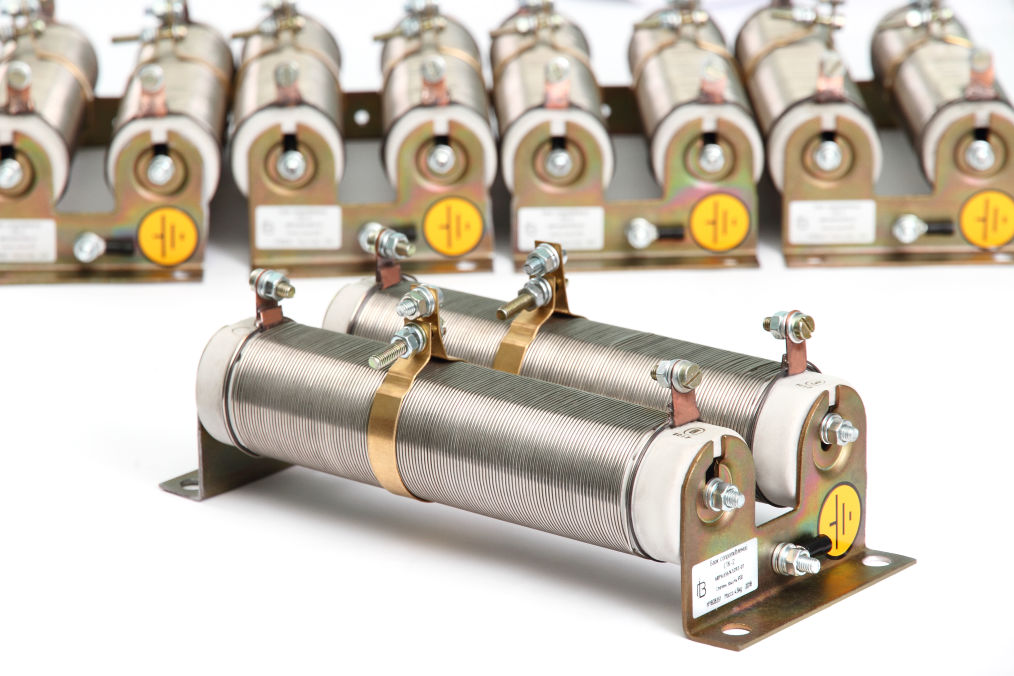

        СТК-1 состоит из одного проволочного сопротвления, а СТК-2 - из двух , намотанных высокоомной проволокой. Для регулировки сопротивления устанавливается специальный хомут.

                                                                                                              СТК-1              СТК-2

Количество сопротивлений в изделии                                            1                       2
Мощность, рассеиваемая одним сопротивлением, Вт           300                 300
Сопротивление в нормальных условиях (20°С), Ом            1,2-2,0           1,2-2,0
Материал проволоки                                                                     никель          никель
ТКС(температурный коэф.сопротивления), α (10-3/°С)        5,866             5,866
Масса, кг                                                                                                     1,8                 4,5
Габаритный размер, мм                                                       285х75х100   85х75х145
