Опір температурної компенсації СТК (СТК-1; СТК-2)

        Призначені для температурної компенсації нагріву машин під навантаженням (в основному для екскаваторів ЕКГ-8 і ЕКГ-10).

        Встановлюється в системи управління електричних машин і промислового електрообладнання, забезпечує можливість корекції керуючих сигналів для зменшення нагрівання вищевказаного обладнання при роботі під змінним навантаженням.

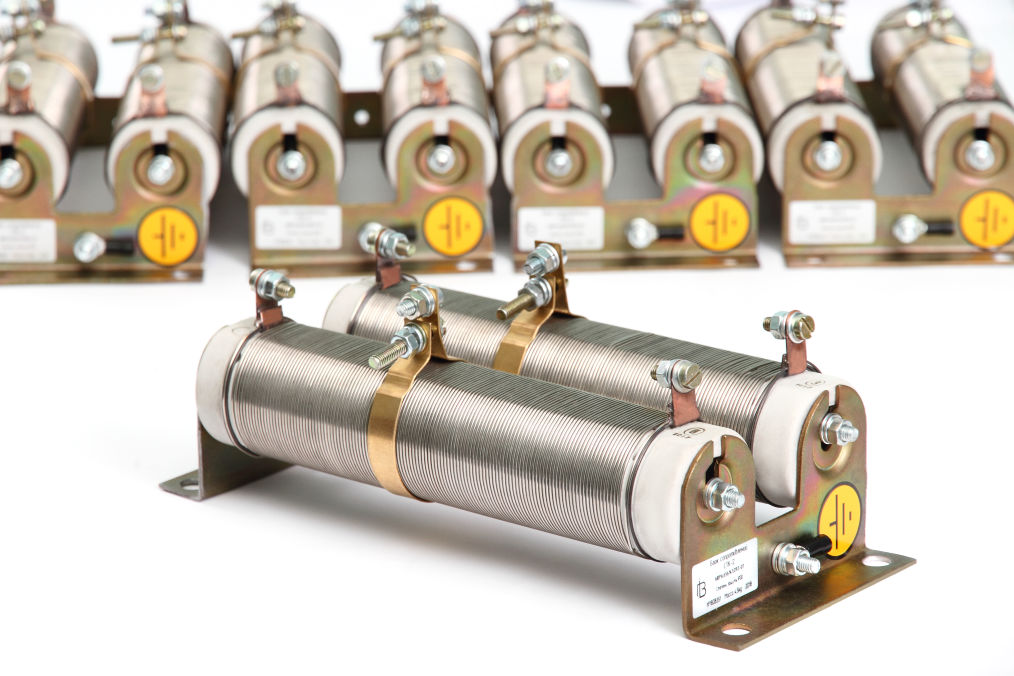

        СТК-1 складається з одного дротяного опору, а СТК-2 - з двох, намотаних високоомним дротом. Для регулювання опору встановлюється спеціальний хомут.

                                                                                                              СТК-1              СТК-2

Кількість опорів у виробі                                                                      1                       2
Потужність, що розсіюється одним опором, Вт                      300                 300
Опір в нормальних умовах (20 ° С), Ом                                   1,2-2,0           1,2-2,0
Матеріал дроту                                                                               нікель             нікель
ТКС (температурний коеф.опору), α (10-3 / ° С)                    5,866             5,866
Маса, кг                                                                                                    1,8                  4,5
Габаритний розмір, мм                                                        285х75х100   85х75х145
